Katup pembagi pelumas menyalurkan pelumas dalam jumlah terukur ke setiap titik pelumasan melalui gerakan piston atau pendorong yang berurutan, sehingga menghasilkan pelumasan mekanis yang presisi dan berkelanjutan.
Komponen dasar katup pembagi pelumas:
Unit daya (stasiun pompa)terdiri dari komponen-komponen utama seperti motor, pompa, dan reservoir. Ini adalah sumber tenaga untuk seluruh sistem pelumasan, bertanggung jawab untuk menghasilkan tekanan tinggi yang terus menerus dan stabil serta mengalirkan pelumas ke sistem, memastikan pasokan tenaga fluida secara terus menerus.
Unit distribusi (distributor)bertindak sebagai pusat distribusi aliran pelumas, mendistribusikan pelumas dari unit daya secara tepat dan kuantitatif ke setiap titik gesekan yang memerlukan pelumasan, sesuai dengan kebutuhan pelumasan peralatan.
Unit pengiriman (aksesori pipa)adalah jaringan penyaluran cairan yang terdiri dari-jalur pipa utama bertekanan tinggi, pipa cabang, sambungan, dan berbagai katup, yang membangun saluran transmisi fisik yang efisien dan tertutup untuk pelumas dari stasiun pompa ke setiap titik pelumasan.
Unit kendali dan pemantauanterdiri dari pengontrol cerdas, sensor tekanan, dan sensor level, dan bertanggung jawab untuk mengontrol siklus pelumasan secara akurat, memantau tekanan sistem dan level pelumas, serta memastikan pengoperasian sistem yang aman dan otomatis.
ProgresifLPrinsip Distributor ubrikan:Distributor progresif adalah komponen inti yang umum digunakan dalam sistem pelumasan industri. Strukturnya biasanya terdiri dari pelat awal, pelat akhir, dan setidaknya tiga pelat perantara. Setiap pelat perantara berisi piston yang berfungsi dan dua saluran keluar oli, didistribusikan secara simetris di ujung kiri dan kanan.

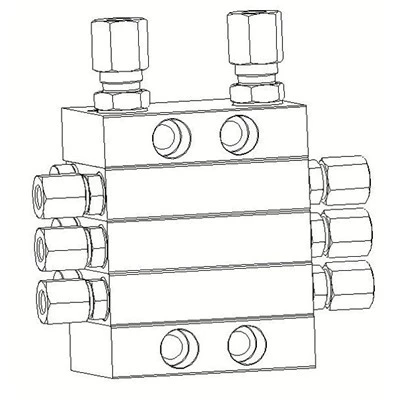

Garis-ganda LpelumasBlok PembagiPrinsip: Ia memiliki dua saluran pipa utama, dan kedua saluran pipa tersebut diberi tekanan dan penurunan tekanan secara bergantian oleh katup pembalik untuk memastikan cakupan semua titik pelumasan dalam sistem. Ini adalah solusi pelumasan inti untuk aplikasi industri berat.
Baris-tunggal LpelumasPenyuntikPrinsip: Logika intinya adalah siklus "injeksi paralel" dan "pelepasan tekanan", yang mendorong distribusi pelumas melalui perubahan tekanan berkala untuk mencapai pengisian ulang beberapa titik pelumasan secara efisien.
Pelumas (gemuk atau mentega) dipompa ke dalam distributor, masuk ke ruang piston melalui alur melingkar, dan mendorong piston secara berurutan sehingga menyebabkan pelumas di ruang piston keluar dari saluran keluar oli.
Proses kerjanya adalah sebagai berikut:
● Pompa oli menyala, dan oli bertekanan masuk ke distributor utama.
● Piston bergerak secara berurutan: Oli bertekanan mendorong piston ke titik akhirnya, mengeluarkan sejumlah pelumas dari saluran keluar oli yang sesuai.
● Sirkulasi pasokan oli: Setelah piston mencapai titik akhirnya, oli bertekanan mendorong piston berikutnya, secara berurutan menyelesaikan pelepasan oli terukur dari setiap saluran keluar. Pengoperasian Berkelanjutan: Selama pompa terus menyuplai oli, piston distributor bersirkulasi, terus mengalirkan pelumas ke setiap titik pelumasan.
● Pemantauan dan Keamanan: Jika piston perantara macet, seluruh distributor berhenti bekerja. Pergerakan piston dapat dipantau melalui saklar proximity, mengaktifkan alarm dan pemeliharaan.
Keuntungan:
● Distributor progresif:Pasokan oli yang tepat, struktur kompak, dan kemudahan pemantauan. Cocok untuk mesin berukuran kecil dan menengah serta sistem pelumasan multi-titik, menyalurkan pelumas dalam jumlah tetap hingga 150 titik pelumasan dengan panjang pengiriman hingga 15 meter.
● Distributor jalur{0}}ganda:Keandalan dan redundansi sistem yang sangat tinggi; kemampuan transmisi{0}tekanan tinggi yang kuat; dapat beradaptasi dengan pelumasan-skala besar-jarak jauh; laju aliran pelumasan dapat disesuaikan secara independen.
● Distributor-jalur tunggal:Struktur sederhana dan biaya rendah; satu titik kegagalan tidak mempengaruhi keseluruhan sistem; instalasi dan pemeliharaannya sederhana dan fleksibel; pasokan minyak sinkron sangat efisien.
● Aplikasi dan Pemeliharaan:Mesin pertambangan, mesin metalurgi, mesin konstruksi, peralatan tempa dan pengecoran. Fitur-fiturnya mencakup siklus pelumasan yang akurat, penghematan gemuk, peningkatan masa pakai peralatan, serta kemudahan pemasangan dan pemeliharaan. Dalam pengoperasian sebenarnya, saat pompa berhenti, piston tetap pada posisinya saat ini, dan melanjutkan pengoperasian dari posisi berhenti untuk suplai oli berikutnya, memastikan pelumasan yang berkelanjutan dan andal.
